Flysky Noble NB4/NB4+/NB4 Pro/NB4 Pro+ FPC-Kabel: Kompletter Leitfaden & Ersatz

Zuletzt aktualisiert: Juli 2026 | Lesezeit: 10 Minuten | Schwierigkeitsgrad: Mittel | Autor: Dannyi Chen

Dannyi Chen — RC-Techniker & Autor bei SoarSky. Spezialisiert auf die Reparatur von Flysky Noble-Sendern, FPC-Kabeldiagnose und Teilaustausch.

I. Was sind FPC-Kabel und warum sind sie wichtig?

FPC-Kabel (Flexible Printed Circuit) sind dünne, flache Flachbandkabel, die verschiedene Subsysteme in Ihrem Flysky Noble-Sender verbinden. Im Gegensatz zu runden Drahtbündeln sind FPC-Kabel extrem dünn und flexibel, was sie ideal für enge Räume und bewegliche Teile wie Lenkräder und Gashebel macht. Die Flysky Noble NB4-Serie verwendet vier verschiedene FPC-Kabel (Quelle: Offizielle Flysky NB4-Service-Dokumentation), von denen jedes eine wichtige Funktion erfüllt.

Warum FPC-Kabel versagen

• Scharfe Biegungen — FPC-Kabel haben einen minimalen Biegeradius; dessen Überschreitung führt zu internen Leiterbahnbrüchen
• Wiederholtes Biegen — Lenkrad- und Gaskabel werden während des Gebrauchs tausende Male gebogen
• Unsachgemäße Demontage — Ziehen in falschen Winkeln bei der DIY-Reparatur ist die häufigste Ursache für Schäden
• Alter und Ermüdung — Nach über 2 Jahren können die Kupferleiterbahnen Mikrorisse entwickeln

II. Mainboard Flach-FPC-Kabel: Strom- & Bildschirmverbindung

Das Mainboard Flach-FPC-Kabel (12,00 $) verbindet das Mainboard mit der Power-PCBA. Seine Hauptfunktionen sind die Stromversorgung des Mainboards und die Übertragung von Videosignalen an den Bildschirm.

Position & Verlegung

Dieses Kabel verläuft zwischen der Hauptplatine (auf der sich Prozessor und Bildschirmanschluss befinden) und der Power-PCBA (an der der Akku angeschlossen ist). Es ist relativ kurz – etwa 3 cm lang – und wird an beiden Enden mit einem ZIF-Stecker (Zero Insertion Force) mit Klemmverschluss befestigt.

Fehlersymptome

• Bildschirm leuchtet nicht auf — Keine Anzeige, obwohl der Sender hörbar eingeschaltet ist
• Firmware-Update schlägt fehl — Firmware-Updates des Senders können nicht abgeschlossen werden
• Intermittierendes Bildschirmflimmern — Anzeige setzt während des Gebrauchs aus oder ein

Warum es versagt

Dieses Kabel wird am häufigsten bei der erneuten Installation nach der Demontage beschädigt. Wenn das Kabel vor dem Schließen des Clips nicht korrekt im ZIF-Stecker sitzt, kann es eingeklemmt oder teilweise herausgezogen werden. Das gewaltsame Zusammendrücken der Gehäusehälften bei falsch ausgerichteter Kabelführung kann dazu führen, dass die empfindlichen Leiterbahnen reißen.

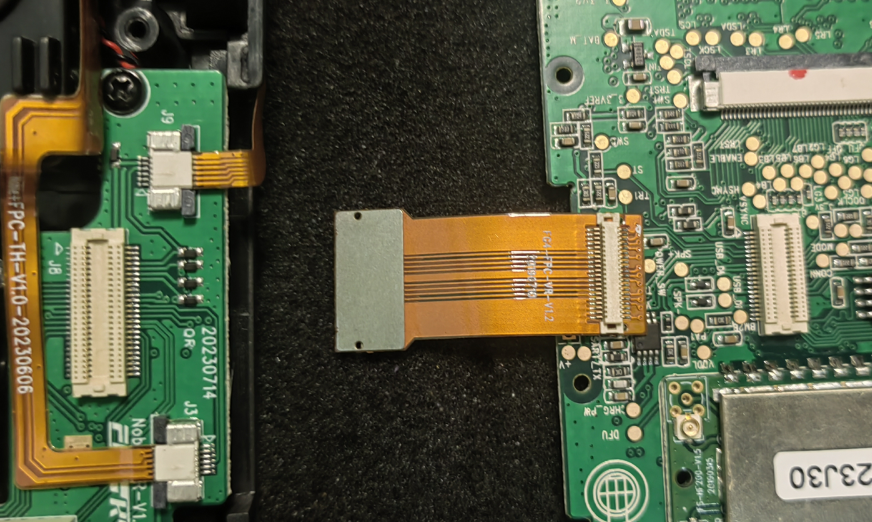

NB4 Mainboard FPC-Kabel — verbindet Mainboard mit Power-PCBA (Quelle: SoarSky Produktkatalog)

Mainboard FPC-Kabel kaufen — 12,00 $

III. Lenkrad FPC-Kabel 1: Servosteuerungs-Verbindung

Das Lenkrad FPC-Flachbandkabel 1 (12,00 $) verbindet die Lenkradbaugruppe mit der Power-PCBA. Es überträgt die Lenkservo-Ausgangssignale vom Gimbal zur Hauptplatine.

Position & Verlegung

Dieses Kabel ist relativ lang, wobei ein Teil um das rotierende Lager des Lenkrads gewickelt ist und so eine insgesamt rechtwinklige (L-förmige) Konfiguration bildet. Ein Ende wird an die Lenkradbaugruppe (wo sich Gimbal und Hall-Sensoren befinden) angeschlossen, das andere Ende wird in die Power-PCBA gesteckt.

Fehlersymptome

• Lenkservo-Ausgang ist instabil — Servo zittert oder reagiert inkonsistent auf Lenkeingaben
• Kein Lenkausgang überhaupt — Lenkkanal ist komplett tot
• Lenktrimmung reagiert nicht — Elektronische Trimmkorrektur hat keine Auswirkung

Warum es versagt

Die L-förmige Verlegung um das Lenkradlager herum ist der Schwachpunkt. Beim Zerlegen oder Installieren kann übermäßiges Ziehen an dieser rechtwinkligen Biegung dazu führen, dass die Leiterbahnen reißen. Die ständige Rotation des Lenkrads setzt dieses Kabel auch wiederholter Biegebeanspruchung aus.

NB4 Lenkrad FPC-Kabel 1 — L-förmige Verlegung um das Lenkradlager (Quelle: SoarSky Produktkatalog)

Lenkrad FPC-Kabel 1 kaufen — 12,00 $

IV. Lenkrad FPC-Kabel 2: Interne TR-Trimmung

Das Lenkrad FPC-Flachbandkabel 2 befindet sich vollständig im Inneren der Lenkradbaugruppe. Es verbindet die TR (Throttle/Steering Rate)-Trimmtasten und interne Sensoren innerhalb des Lenkrads mit dem Hauptstromkreis.

Position & Verlegung

Dieses Kabel ist vollständig im Lenkradgehäuse eingeschlossen. Es hat ebenfalls eine rechtwinklige (L-förmige) Konfiguration, um die kompakte interne Anordnung zu ermöglichen. Ein Ende wird mit der TR-Trimmtasten-Platine im Lenkrad verbunden, das andere mit der Hauptanschlussplatine des Lenkrads.

Fehlersymptome

• TR-Trimmtasten reagieren nicht — Das Drücken der Raten-/Trimmtasten am Lenkrad hat keine Wirkung
• Lenkrate kann nicht eingestellt werden — Die duale Lenkratenfunktion reagiert nicht
• Inkonsistente Tastenreaktion — Tasten funktionieren intermittierend oder erfordern mehrere Betätigungen

Warum es versagt

Da dieses Kabel vollständig im Lenkrad integriert ist, wird es am häufigsten bei der Demontage des Lenkrads selbst beschädigt – z. B. beim Austausch des Lenkradgriffs, beim Upgrade auf ein Metalllenkrad oder bei der Wartung des Hall-Sensors. Die L-förmige Biegung ist der primäre Fehlerpunkt.

NB4 Lenkrad FPC-Kabel 2 — interne TR-Trimmtastenverbindung (Quelle: SoarSky Produktkatalog)

Lenkrad FPC-Kabel 2 kaufen →

V. Gashebel FPC-Kabel: Gasregelung (NB4+/Pro+)

Das NB4+ NB4 Pro+ Gashebel FPC-Flachbandkabel (12,00 $) verbindet die Gashebelbaugruppe mit der Power-PCBA. Es überträgt die Gashebelsignale vom Potentiometer/Hall-Sensor des Gashebels an die Hauptplatine.

Kompatibilitätshinweis

Dieses Kabel ist nur für NB4+ und NB4 Pro+ Modelle. Die originalen NB4 und NB4 Pro verwenden einen anderen Gasmechanismus, der kein separates FPC-Flachbandkabel erfordert. Wenn Sie eine NB4+ oder NB4 Pro+ besitzen und Probleme mit dem Gashebel haben, sollte dieses Kabel Ihr erster Verdächtiger sein.

Position & Verlegung

Das Kabel verläuft von der Gashebelbaugruppe (im rechten Griff gelegen) zur Power-PCBA. Es wird durch das interne Chassis neben dem Hauptkabelbaum geführt und an beiden Enden mit Clip-Steckern gesichert.

Fehlersymptome

• Gashebel-Ausgang ist instabil — Motorgeschwindigkeit schwankt ohne Eingabeänderungen
• Kein Gashebel-Ausgang überhaupt — Gaskanal ist komplett tot
• Gashebel-Trimmung funktioniert nicht — Elektronische Gastrimmung hat keine Auswirkung
• Bremsfunktion intermittierend — Die Bremsseite des Abzugs reagiert nicht

Warum es versagt

Der Gashebel ist eines der am häufigsten verwendeten Komponenten am Sender. Die ständige Hin- und Herbewegung des Gashebels setzt das FPC-Kabel dort, wo es aus dem Gashebelgehäuse austritt, wiederholter Biegebeanspruchung aus. Das Zerlegen des rechten Griffs aus irgendeinem Grund (Upgrade der Gashebel, Reinigung usw.) birgt ebenfalls das Risiko, dieses Kabel zu beschädigen.

NB4+/NB4 Pro+ Gashebel FPC-Kabel — verläuft vom Gashebel zur Power-PCBA (Quelle: SoarSky Produktkatalog)

Drossel-Trigger FPC Kabel kaufen — 12,00 $

VI. Direktvergleich: Alle 4 FPC-Kabel

VII. So behandeln Sie FPC-Kabel sicher

Die ordnungsgemäße Handhabung von FPC-Kabeln während des Zerlegens und Zusammenbaus ist der beste Weg, Schäden zu vermeiden. Befolgen Sie diese Richtlinien jedes Mal, wenn Sie Ihren Sender öffnen.

Bevor Sie beginnen

1. Fotos machen — Bevor Sie etwas trennen, fotografieren Sie die Kabelführung und die Ausrichtung der Anschlüsse jedes Kabels
2. Richtige Beleuchtung verwenden — FPC-Anschlüsse sind klein; eine Stirnlampe oder eine Lupenlampe hilft enorm
3. Pinzette bereithalten — Ziehen Sie niemals ein FPC-Kabel nur mit den Fingern

FPC-Kabel trennen

1. Den ZIF-Verschluss umklappen — Heben Sie den Verriegelungsclip am Stecker vorsichtig mit einem Plastikspatel oder Fingernagel an
2. Parallel zur Platine ziehen — Ziehen Sie das Kabel gerade heraus, niemals schräg
3. Niemals am Kabelkörper ziehen — Greifen Sie nur die verstärkte Endlasche

FPC-Kabel wieder anschließen

1. Kontakte ausrichten — Stellen Sie sicher, dass die Kupferkontaktstreifen in die richtige Richtung zeigen (normalerweise nach unten zur Platine)
2. Vor dem Verriegeln vollständig einführen — Schieben Sie das Kabel ganz hinein, bis die verstärkte Lasche das Steckergehäuse berührt
3. Verschluss vorsichtig schließen — Drücken Sie den ZIF-Verschluss nach unten, bis er einrastet; wenden Sie keine Gewalt an
4. Durch leichtes Ziehen prüfen — Ziehen Sie leicht am Kabelende, um zu bestätigen, dass es verriegelt ist

VIII. Diagnose von FPC-Kabelproblemen

Verwenden Sie diesen systematischen Ansatz, um herauszufinden, welches FPC-Kabel Ihr Problem verursacht.

Schritt 1: Symptomprüfung

Schritt 2: Sichtprüfung

Bei geöffnetem Sender und freigelegtem verdächtigem Kabel suchen Sie nach:

• Sichtbaren Rissen oder Knicken im Kabelkörper – besonders an Biegestellen
• Verfärbungen – Braune oder schwarze Stellen deuten auf Leiterbahnbrand hin
• Steckerschäden – Verbogene Pins, gebrochenes Gehäuse oder loser Verschluss
• Fehlausrichtung – Kabel nicht vollständig in den Stecker eingeführt

Schritt 3: Tauschtest (falls verfügbar)

Wenn Sie Zugang zu einem funktionierenden, identischen Sender haben, tauschen Sie das verdächtige Kabel vorsichtig gegen ein bekanntermaßen gutes aus. Wenn das Problem dem Kabel folgt, haben Sie die Diagnose bestätigt.

IX. SoarSky Noble Reparaturteile-Kollektion

SoarSky bietet die umfassendste Auswahl an Flysky Noble Reparaturteilen. Von einzelnen FPC-Kabeln bis hin zu kompletten Ersatzbaugruppen führen wir Originalteile für alle vier Noble-Modelle mit Versand am selben Tag.

SoarSky Flysky Noble Funkgeräte-Teile – vollständige Reparatur-Kollektion (Quelle: SoarSky Kollektionsseite)

Was ist in der Kollektion enthalten?

Alle Noble Reparaturteile durchsuchen →

X. SoarSky Noble DIY Upgrade-Kollektion

Neben Ersatzteilen bietet SoarSky eine umfangreiche Auswahl an DIY-Anpassungsprodukten, um Ihren Flysky Noble Sender zu personalisieren und zu schützen.

Noble Sticker-Kollektion

Verändern Sie das Aussehen Ihres Senders mit Schutzfolien in Carbonfaser, Metallic, Matt und kreativen Designs. Alle Aufkleber verfügen über eine Luftkanaltechnologie für eine blasenfreie Anbringung.

Flysky Noble NB4 Sticker-Kollektion – erhältlich bei SoarSky

Sticker kaufen →   Anleitung lesen →

Noble Tragetaschen

Maßgeschneiderte, gepolsterte Taschen mit Zubehörfächern für den sicheren Transport zur Rennstrecke oder ins Gelände.

Flysky Noble Tragetasche – erhältlich bei SoarSky

Taschen kaufen →   Anleitung lesen →

Noble Metallschutz-Kombipackung

CNC-gefräste Metallrahmen schützen Ihren Sender vor Stürzen und Stößen, ohne übermäßiges Gewicht hinzuzufügen.

Flysky Noble Metallschutz-Kombipackung – erhältlich bei SoarSky

Protektoren kaufen →

Noble Umwicklung & Griffe

Silikonhüllen und Griffband in verschiedenen Farben und Texturen zur Verbesserung des Bedienkomforts.

Flysky Noble Umwicklung & Griffe Kollektion – erhältlich bei SoarSky

Umwicklungen kaufen →

Noble Batterie 3D-Drucksockel

Kundenspezifisch 3D-gedruckte Batteriesockel für alternative Batteriekonfigurationen. Vier Modelle verfügbar.

Flysky Noble 3D-Druck Akkubasis – erhältlich bei SoarSky

Basen kaufen →   Vergleich lesen →

XI. Was Benutzer sagen

• Arthur C. (Juni 2025) — "Der Gashebel ist in meinem örtlichen Hobbygeschäft kaputtgegangen. Ich habe versucht, ihn zu ersetzen, und das Band ist gerissen. SoarSky ist der einzige Ort, der diese Teile auf Lager hat. Ich hatte sie innerhalb einer Woche – das hat mich davor bewahrt, eine 350-Dollar-Fernbedienung zu kaufen." ⭐⭐⭐⭐⭐
• Mark R. (Mai 2025) — "Meine NB4+-Lenkung fing an zu spinnen, nachdem ich auf ein Metallrad umgerüstet hatte. Es stellte sich heraus, dass ich das FPC-Kabel beim Zerlegen beschädigt hatte. Der Kabel-1-Ersatz von SoarSky hat das perfekt behoben." ⭐⭐⭐⭐⭐
• Kevin L. (Apr 2025) — "Der Bildschirm wurde schwarz, nachdem ich meine NB4 Pro zum Reinigen geöffnet hatte. Diese Anleitung half mir, das Mainboard-FPC als Ursache zu identifizieren. Ich habe es in 10 Minuten ersetzt." ⭐⭐⭐⭐⭐
• David W. (März 2025) — "Die TR-Tasten an meinem NB4+ funktionierten nicht mehr. Ich wollte es zur Garantie einschicken, fand aber diesen Artikel, überprüfte Kabel 2, und es hing kaum noch im Stecker. Ich habe es neu eingesetzt und Wochen an Ausfallzeit gespart." ⭐⭐⭐⭐
• Chris P. (Juni 2025) — "Ich habe das komplette FPC-Kabelsatz von SoarSky nach meinem ersten Kabel-Missgeschick gekauft. Jetzt habe ich Ersatzteile. Die Qualität ist identisch mit den Originalen und der Versand war schnell." ⭐⭐⭐⭐⭐
• Andrew S. (Mai 2025) — "Der Support von SoarSky hat mir per E-Mail geholfen, herauszufinden, welches Kabel ich brauchte. Sie kennen das Noble in- und auswendig. Professionell und reaktionsschnell." ⭐⭐⭐⭐⭐
• Roberto M. (Apr 2025) — "Ich habe das Gashebel-FPC an meinem NB4 Pro+ ersetzt, nachdem es mitten im Rennen ausfiel. Problem gelöst. Das Kabel kam innerhalb von 3 Tagen mit verfolgbarem Versand an." ⭐⭐⭐⭐

XII. Häufig gestellte Fragen

F: Woher weiß ich, welches FPC-Kabel beschädigt ist?

A: Ordnen Sie Ihr Symptom dem Kabel zu: schwarzer Bildschirm → Mainboard FPC; keine Lenkung → SW FPC Kabel 1; TR-Tasten ohne Funktion → SW FPC Kabel 2; kein Gas (NB4+/Pro+) → Throttle FPC. Eine Kurzübersichtstabelle finden Sie in Abschnitt VI.

F: Kann ich anstelle des Originals ein generisches FPC-Kabel verwenden?

A: Nein. Flysky Noble FPC-Kabel haben spezifische Pinbelegungen, Längen und Steckertypen, die auf jedes Subsystem abgestimmt sind. Generische Kabel können eine falsche Verdrahtung aufweisen, die Ihren Sender beschädigen kann. Verwenden Sie immer originale Ersatzkabel von SoarSky.

F: Muss ich alle FPC-Kabel auf einmal ersetzen?

A: Nein – ersetzen Sie nur das beschädigte Kabel. Viele Kunden kaufen jedoch das komplette FPC-Kabelsatz, um Ersatzteile zur Hand zu haben, da diese Kabel die am häufigsten beschädigten Komponenten bei DIY-Arbeiten sind.

F: Ist das Gashebel-FPC-Kabel mit NB4 (nicht-Plus) kompatibel?

A: Nein. Das Gashebel-Trigger-FPC-Kabel ist speziell für NB4+ und NB4 Pro+ Modelle konzipiert. Die originalen NB4 und NB4 Pro verwenden einen anderen Gasmechanismus, der dieses Kabel nicht benötigt. Überprüfen Sie Ihr Sender-Modell, bevor Sie bestellen.

F: Kann ich diese Kabel selbst installieren?

A: Ja, wenn Sie mit der grundlegenden Demontage von Elektronik vertraut sind. Der Vorgang umfasst das Öffnen des Sendergehäuses, das Identifizieren des beschädigten Kabels, das Trennen von beiden ZIF-Anschlüssen und das Installieren des Ersatzes. Befolgen Sie die sicheren Handhabungsrichtlinien in Abschnitt VII. Wenn Sie unsicher sind, kontaktieren Sie den SoarSky-Support für Anleitungen.

F: Wie lange halten FPC-Kabel normalerweise?

A: Bei normalem Gebrauch ohne Demontage können FPC-Kabel 3-5 Jahre oder länger halten. Jede Demontage erhöht jedoch das Risiko einer Beschädigung. Die Lenkrad- und Gaskabel unterliegen aufgrund ständiger Biegung dem größten Verschleiß. Wenn Sie Ihren Sender häufig zerlegen, sollten Sie Ersatzkabel bereithalten.

F: Was ist, wenn der Austausch des Kabels mein Problem nicht behebt?

A: Wenn ein neues Kabel das Problem nicht löst, kann das Problem auf Steckerebene (beschädigte ZIF-Buchse auf der Platine) oder im Bauteil selbst (defekter Gimbal, Auslöser oder Tastenplatine) liegen. Kontaktieren Sie den technischen Support von SoarSky – wir können Ihnen helfen, tiefergehende Probleme zu diagnostizieren und den richtigen Reparaturweg zu empfehlen.
