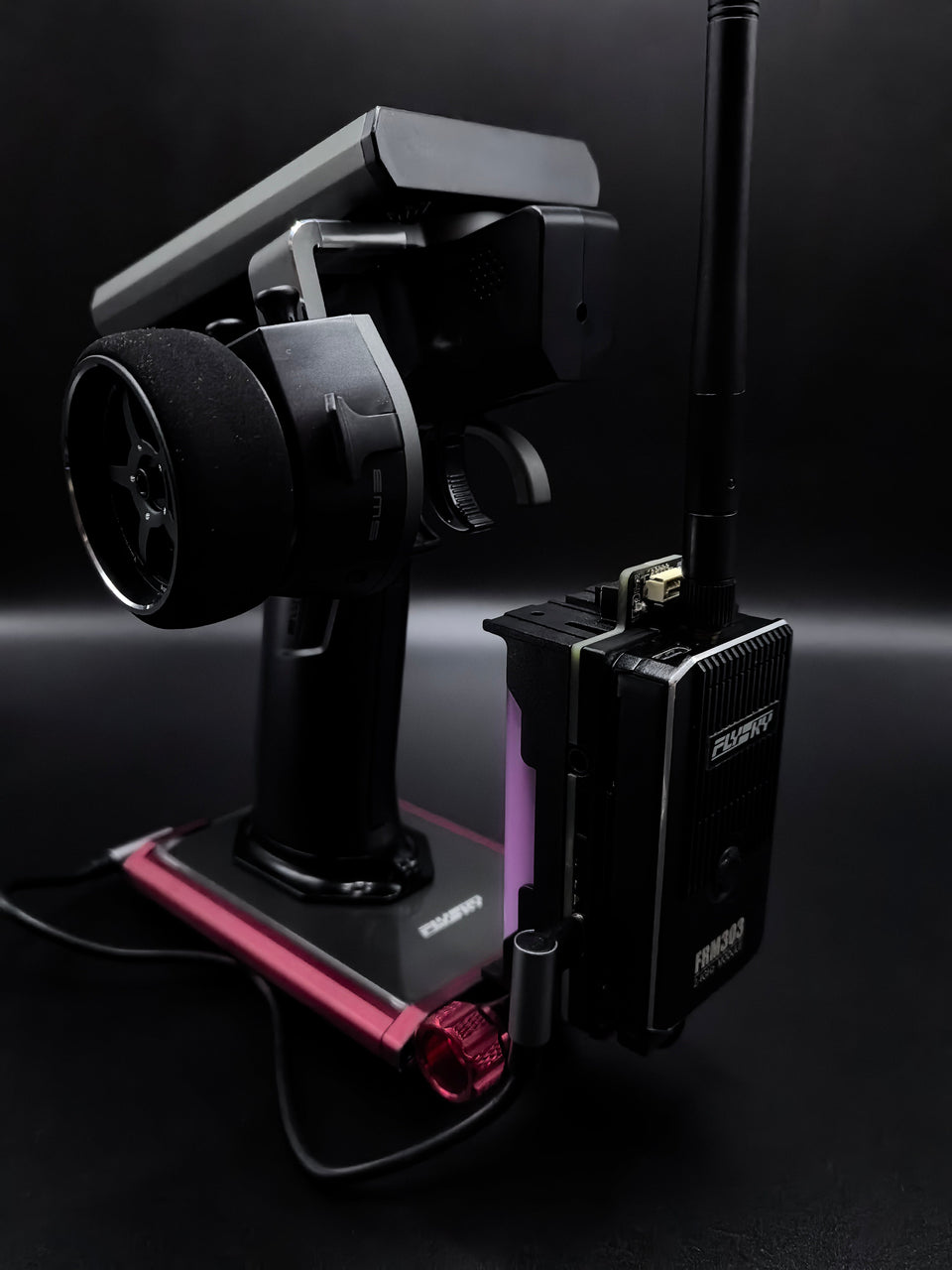

Flysky NB4+/NB4 Pro+ DragRacing FRM303 Hochleistungsmodul-Halterung Installationsanleitung

Zuletzt aktualisiert: Juni 2026 | Lesezeit: 15 Minuten | Schwierigkeitsgrad: Mittel | Autor: Dannyi Chen

Dannyi Chen – RC-Enthusiast & Technischer Redakteur bei SoarSky. Spezialisiert auf Flysky-Sender-Systeme, AFHDS3-Protokoll und Hochleistungs-HF-Module für den kompetitiven RC-Rennsport.

Inhaltsverzeichnis

• I. Produkt-Highlights
• II. Installationsschritte
  • 1. Teileliste
  • 2. Installation der vorderen Halterung
  • 3. Installation des Pro+ Batterie-Grundrahmens
  • 4. Installation des FRM303 Hochleistungsmoduls
  • 5. Anschluss des Signalkabels
  • 6. Batterieinstallation der Signalwandlerplatine
  • 7. FRM303 Stromkabelverbindung
  • 8. Halterung der Signalwandlerplatine
  • 9. Befestigungsstange der Signalwandlerplatine
  • 10. Type-C Kabelanschluss
• III. FRM303 und NB4 Pro+ Verbindungssetup
• IV. FAQ
• V. Kauflink
• VI. Weiterführende Lektüre

I. Was macht die FRM303 Modulhalterung lohnenswert?

Hauptmerkmale:

1. Erweiterte Reichweite für Rennen: Das FRM303 Hochleistungsmodul unterstützt eine Sendeleistung von bis zu 2W und eliminiert somit Probleme mit der Kontrolldistanz vollständig. Die Bodenreichweite übersteigt 1 km.
2. Winkelverstellbarer Adapter: Die Hochfrequenz-Modulhalterung verfügt über einen winkelverstellbaren Adapter, der verschiedene Montagewinkel für eine optimale Signalübertragung ermöglicht.
3. Integrierte Batteriestützung: Die Modulhalterungsplatine unterstützt wiederaufladbare 18650-Batterien und verfügt über eine Batteriestandsanzeige zur bequemen Überwachung.
4. Kompatibel mit Metallrahmen: Vollständig kompatibel mit schützenden Metall-Grundrahmen für erhöhte Haltbarkeit und Schutz.
5. Multi-Interface-Unterstützung: Unterstützt Type-C-, Audio- und USB-A-Schnittstellen für vielseitige Konnektivitätsoptionen.
6. Breite Kompatibilität: Unterstützt FS-G11P-, NB4 Pro+- und NB4+-Sender.
7. Unterstützung der Basisbatterie: Der schützende Basisrahmen unterstützt NB4 Pro+ oder NB4+ Basisbatterien für ein integriertes Energiemanagement.

Wie funktioniert es?

Das System funktioniert, indem die Type-C-Datenschnittstelle des NB4+/NB4 Pro+ so konfiguriert wird, dass sie ein PPM-Signal ausgibt (unter Verwendung der NB4+/NB4 Pro+ Trainerfunktion). Das FRM303 Hochleistungsmodul wird dann so konfiguriert, dass es dieses PPM-Signal für die Steuerung mit erweiterter Reichweite erkennt und verarbeitet.

II. FRM303 Modulhalterung Schritt für Schritt installieren

1. Teileliste

Die Abbildung unten zeigt die vollständige Teileliste für die NB4 Pro+ Basis-Konfiguration:

• Lüfter x 1
• Lüfterbefestigungsschrauben x 4
• NB4 Pro+ Basis seitliche Schutzrahmen x 2
• NB4 Pro+ Basis vorderer Schutzrahmen x 1
• NB4 Pro+ Basis hinterer Schutzrahmen x 1
• NB4 Pro+ Schutzrahmenschrauben x 4 (Innensechskant 2,0 mm)
• NB4 Pro+ Basis vordere Schutzrahmenhalterung x 1
• NB4 Pro+ Basis vordere Schutzrahmenhalterungsschrauben x 4 (Innensechskant 1,5 mm)
• Halterung der Signalwandlerplatine x 1
• Halterungsschrauben der Signalwandlerplatine x 4 (Innensechskant 2,0 mm)
• Befestigungsstange der Signalwandlerplatine x 1
• 18650 Batterie x 2
• Signalwandlerplatine x 1
• FRM303 Signalkabel x 1
• FRM303 Befestigungsschrauben x 2 (Innensechskant 1,0 mm)
• Type-C Kabel x 1

2. Installation der vorderen Halterung

Die vordere Halterung erfordert 4 Schrauben (Innensechskant 1,5 mm) für die Installation.

3. Installation des Pro+ Batterie-Grundrahmens

Der Grundrahmen benötigt 4 Innensechskantschrauben (2,0 mm) für eine sichere Befestigung.

4. Installation des FRM303 Hochleistungsmoduls

Die Installation des FRM303 Hochleistungsmoduls erfordert 2 Innensechskantschrauben (1,0 mm).

Das Bild unten zeigt die Ausrichtung der Löcher zwischen dem FRM303 Hochleistungsmodul und der Signalwandlerplatine:

Die Positionen der 2 Innensechskantschrauben (1,0 mm) für die Montage:

5. Anschluss des Signalkabels

Das FRM303 Hochleistungsmodul und die Signalwandlerplatine sind über ein Klemmen-Signalkabel verbunden.

Installationsposition wie oben gezeigt:

Installationsergebnis wie oben gezeigt:

6. Batterieinstallation der Signalwandlerplatine

Die Signalwandlerplatine wird mit 2 x 18650 Batterien betrieben und kann diese auch laden.

Schalten Sie nach der Installation den Strom auf die Position ON. Die rote Kontrollleuchte leuchtet auf.

7. FRM303 Stromkabelverbindung

Die Signalwandlerplatine versorgt das FRM303 Hochleistungsmodul mit Strom.

8. Halterung der Signalwandlerplatine

Die Halterung der Signalwandlerplatine benötigt 4 Innensechskantschrauben (2,0 mm) für eine sichere Befestigung.

9. Installation der Befestigungsstange der Signalwandlerplatine

Die Befestigungsstange enthält eine Metallscheibe. Die Scheibe muss verwendet werden, da die Baugruppe sonst nicht sicher ist.

10. Type-C Kabelanschluss

III. Wie konfiguriere ich das FRM303 Modul mit NB4 Pro+?

Eine vollständige Videoanleitung finden Sie im untenstehenden Tutorial:

Hier sind die Schritt-für-Schritt-Konfigurationsanweisungen:

(1) FRM303 zur Erkennung von PPM-Signalen konfigurieren

• Drücken Sie die Auf-Taste für ≥ 3S und < 9S nach oben, während Sie das HF-Modul einschalten, um in den Eingabesignal-Einstellungsmodus zu gelangen. Die LED leuchtet dann durchgehend blau.
• Drücken Sie die Auf- oder Ab-Taste, um den Eingabesignaltyp zu wechseln. LED-Blinkmuster variieren je nach Signaltyp.
• Drücken Sie die Mitteltaste für 3S, um die Einstellungen zu speichern. Drücken Sie die Linke Taste zum Beenden. Blaue LED: ein-Blinken-ein-Aus = PPM-Signal erkannt.

(2) NB4+/NB4 Pro+ so einstellen, dass es über die Trainerfunktion ein PPM-Signal ausgibt

• Schalten Sie Ihren NB4+/NB4 Pro+ Sender ein.
• Rufen Sie das Menü Systemeinstellungen auf (langes Drücken der Ein-/Aus-Taste oder Navigation über das Hauptmenü).
• Gehen Sie zu den Einstellungen für Trainer / Coaching.
• Stellen Sie den Coaching-Ausgabemodus auf PPM ein.
• Stellen Sie die Ausgabeschnittstelle auf Type-C ein.
• Speichern und beenden. Der Type-C-Port gibt nun ein PPM-Signal aus, wenn der Sender eingeschaltet ist.

(3) Einschalten und überprüfen

• Schalten Sie die Stromversorgung der Akkuhalterung ein. Der Type-C-Port der Halterung gibt das PPM-Signal an das FRM303-Modul aus.
• Schalten Sie das FRM303-Modul auf EIN. Überprüfen Sie den LED-Status, um den korrekten Signalempfang zu bestätigen.
• Führen Sie vor der Verwendung einen Reichweitentest durch, um zu bestätigen, dass die erweiterte Steuerdistanz korrekt funktioniert.

IV. Häufig gestellte Fragen

F: Welche Sender sind mit dieser FRM303 Modulhalterung kompatibel?

A: Die Halterung ist kompatibel mit Flysky NB4+, NB4 Pro+ und FS-G11P Sendern.

F: Wie lange halten die 18650 Batterien?

A: Mit 2 x 18650 Batterien (typischerweise je 3000–3500 mAh) können Sie etwa 3–5 Stunden Dauerbetrieb erwarten, abhängig von den Sendeleistungseinstellungen und der Umgebungstemperatur.

F: Kann ich die 18650 Batterien laden, während sie installiert sind?

A: Ja. Die Signalwandlerplatine unterstützt das Laden der 18650 Batterien im eingebauten Zustand über die Ladeschnittstelle der Platine.

F: Funktioniert das FRM303 Modul mit AFHDS3 Empfängern?

A: Das FRM303 arbeitet als PPM-basierter Leistungsverstärker und ist nicht protokollspezifisch. Es verstärkt das Ausgangssignal Ihres Senders. Die Empfängerkompatibilität hängt von den Protokolleinstellungen Ihres Senders ab (AFHDS3 wird für NB4 Pro+ empfohlen).

F: Ist die Verwendung in meiner Region legal?

A: Die Vorschriften zur HF-Sendeleistung variieren je nach Land. Bitte überprüfen Sie vor der Verwendung Ihre lokalen Vorschriften bezüglich der Grenzwerte für die 2,4-GHz-Sendeleistung. Dieses Produkt ist für den RC-Hobbygebrauch auf Privatgrundstücken oder ausgewiesenen Rennstrecken vorgesehen.

F: Welche Werkzeuge benötige ich für die Installation?

A: Sie benötigen Innensechskantschlüssel (Inbus) in den Größen 1,0 mm, 1,5 mm und 2,0 mm. Alle Schrauben sind im Lieferumfang enthalten.
